Een complete gids voor deurklinkonderdelen en hun anatomie

Een deurkruksamenstel bestaat uit verschillende onderling afhankelijke onderdelen - waaronder de kruk of kneep, rozet of rozetplaat, spil, dagschieter, sluitplaat en verschillende interne mechanismen - die elk een specifieke rol spelen op het gebied van bediening, veiligheid en esthetiek. Het is essentieel dat u elk onderdeel van de deurgreep kent bij naam en functie, zodat u met vertrouwen reparaties kunt uitvoeren, nauwkeurig reserveonderdelen kunt bestellen, met succes zelf kunt installeren en weloverwogen aankoopbeslissingen kunt nemen. Deze gids behandelt de volledige anatomie van deurklinken voor alle belangrijke typen, van eenvoudige doorgangssets tot complexe insteeksloten.

Waarom het belangrijk is om de onderdelen van de deurgrepen te begrijpen

De meeste deurgreep Storingen – stroeve bediening, losse fittingen, verkeerde uitlijning van de vergrendeling en defecten aan het slot – kunnen zonder professionele hulp worden gediagneesticeerd en opgelost zodra u de rol van elk onderdeel in de montage begrijpt.

EENlleen al in de Verenigde Staten wordt de markt voor deurbeslag op meer dan gewaardeerd Jaarlijks 3,8 miljard dollar , waarbij huiseigenaren en vastgoedbeheerders elk jaar miljoenen deurklinken vervangen of repareren. Toch blijkt uit onderzoek naar rendementen op het gebied van woningverbetering dat het merendeel van de vervangingen van deurbeslag niet bij elkaar past of onjuist is geïnstalleerd – meestal omdat kopers de anatomie van wat ze aan het vervangen waren niet begrepen.

Een deurklink bestaat neeoit uit één onderdeel. Zelfs de eenvoudigste doorgangshendel bevat minstens acht verschillende onderdelen van deurklink , elk vervaardigd volgens nauwkeurige toleranties. Het kennen van de naam, locatie, materiaal en functie van elk onderdeel transformeert een verwarrende hardware-gangpadselectie in een zelfverzekerde, geïnformeerde keuze.

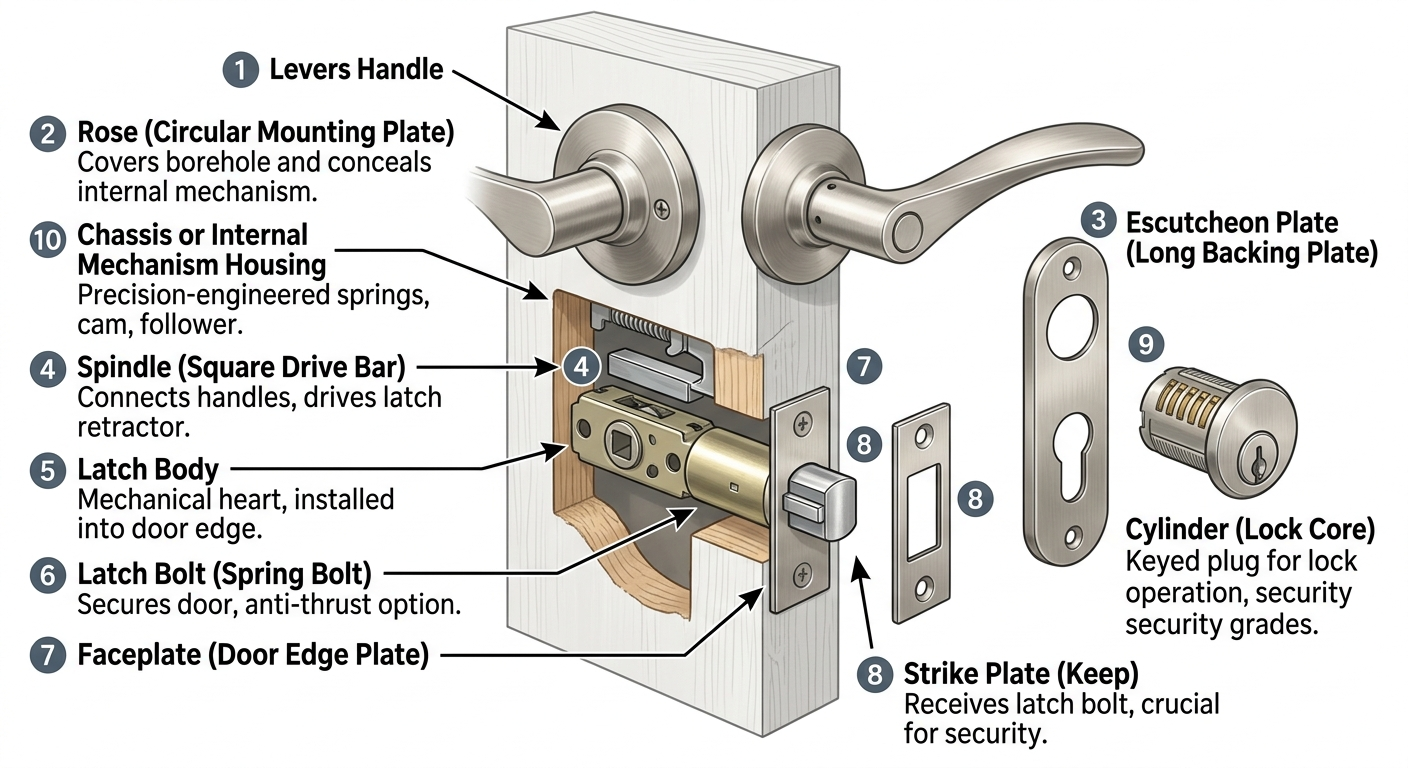

De kerneenderdelen van de deurkruk: een volledige analyse van de anatomie

Elke deurkrukconstructie – ongeacht stijl, merk of prijs – deelt een gemeenschappelijke reeks fundamentele componenten die samenwerken om de grendel te bedienen en de deur te beveiligen.

1. Het handvat of de kneep (greepelement)

De hendel of kneep is het belangrijkste onderdeel van de gebruikersinterface: het onderdeel dat u vastpakt en bedient. Het is het meest zichtbaar portiergreep deel en doorgaans de belangrijkste esthetische keuze. Deurkrukken zijn de dominante moderne vorm, in rust naar beneden gebogen en naar beneden gedrukt om de dagschoot in te trekken. Kneeppen zijn bolvormig of cilindrisch en vereisen een grijp- en roterende beweging om te bedienen. Deurtrekkers zijn vaste, niet-roterende handgrepen die worden gebruikt op deuren die worden bediend door te duwen.

De afmetingen van de handgreep zijn gestandaardiseerd: de meeste residentiële deurkrukken meten 4 tot 5 inch lang van het midden van de spil tot aan de punt, terwijl deurkrukken van commerciële kwaliteit 5 tot 6,5 inch kunnen uitsteken om te voldoen aan de toegankelijkheidseisen van de ADA (Americans with Disabilities Act), die een bruikbare greeplengte van minimaal 4 inch voorschrijven. Materiaalopties omvatten massief messing, zinklegering (zamak), roestvrij staal, aluminium en gegoten ijzer - elk met verschillende gewichts-, duurzaamheid- en afwerkingskenmerken.

2. De roos (ronde montageplaat)

De roos is de ronde of vierkante sierplaat die tussen de deurkruk en het deurvlak zit. De primaire functie is het afdekken van het boorgat in de deur en het verbergen van het interne mechanismechassis. Rozen zijn typisch 2,25 tot 2,75 inch (57-70 mm) in diameter voor residentiële hardware. Ze worden aan de deur bevestigd door middel van verborgen doorgaande bouten (de meest gebruikelijke en veilige methode) of door een klikring die in een groef op het ashuis wordt geklikt.

Het profiel van de rozet – vlak, verhoogd of gewelfd – beïnvloedt zowel de esthetiek als de afstand van de handgreep tot het deuroppervlak. Een verhoogde rozet zorgt voor meer vingervrijheid bij het bedienen van de hendel, wat vooral belangrijk is voor deuren met op het oppervlak aangebrachte lijstwerk of decoratieve panelen naast de handgreep.

3. De rozetplaat (lange steunplaat)

De rozetplaat (ook wel achterplaat of lange plaat geneeemd) is een langwerpige versie van de rozet waarin zowel het deurkrukmechanisme als een sleutelgat of slotcilinder in één enkele plaat zijn ondergebracht. In plaats van twee afzonderlijke rozetplaten heeft een rozet één enkel geïntegreerd visueel element: het sluitgat in de onderste positie en de slotcilinder in de bovenste positie worden bedekt. Wapenplaten zijn standaard in insteekslotconstructies en worden vaak aangetroffen op hardware uit die tijd en architectonische kwaliteit. Standaard rozetplaten meten ongeveer 7 tot 9 centimeter lang en 2,5 tot 3 centimeter breed .

4. De spil (vierkante aandrijfstang)

De spil is de metalen staaf met vierkante doorsnede die door het midden van de deur gaat (door het klinkmechanisme) en de hendel aan de ene kant verbindt met de hendel aan de andere kant. Wanneer de hendel wordt bediend, draait de spil en drijft het oprolmechanisme van de grendel in het grendellichaam aan. De afmetingen van de spindel zijn van cruciaal belang voor compatibiliteit: de standaard spindelgrootte voor woningen is dat wel 8 mm × 8 mm vierkant in Europa en veel internationale markten, terwijl de Amerikaanse markt spilgroottes gebruikt die per fabrikant verschillen (gewoonlijk 5/16" vierkant of 3/8" vierkant). De lengte van de spindel moet ook overeenkomen met de deurdikte: standaarddeuren van 35–45 mm worden bediend door een spindel van 70 mm, terwijl dikkere deuren verlengde spindels of in lengte verstelbare spindels vereisen.

5. Het slotlichaam (buisvormig of insteek)

Het dagschootlichaam is het mechanische hart van de deurkruk, geïnstalleerd in de deurrand en bevat de dagschieter en het terugtrekmechanisme. Het is beschikbaar in twee primaire configuraties die de volledige architectuur van het handgreepsysteem definiëren:

• Buisvormige grendel: Een cilindrische eenheid geïnstalleerd via een enkel rond boorgat geboord vanaf de deurzijde, met een afzonderlijk kleiner gat geboord vanaf de deurrand. Het meest voorkomende formaat in de woningbouw. De buisdiameter is gestandaardiseerd op 57 mm (2¼") op de meeste markten. Het interne oprolmechanisme wordt rechtstreeks door de spil aangedreven.
• Insteekslot/slot: Een grotere rechthoekige behuizing geïnstalleerd in een gat (zak) dat in de deurrand is gebeiteld of gerouteerd. Bevat de dagschoot, en doorgaans ook de nachtschoot, in één geïntegreerde eenheid. Insteekgevallen zijn ongeveer gemeten 65 mm breed x 130–165 mm hoog in residentiële kwaliteiten, en aanzienlijk groter in commerciële, zware versies.

6. De dagschoot (veerbout)

De dagschoot is de veerbelaste driehoekige of rechthoekige grendel die uit de deurrand steekt en in de sluitplaat grijpt om de deur gesloten te houden. Dankzij het schuine voorvlak (de "oprit") kan de deur sluiten door de grendel naar binnen tegen de lip van de sluitplaat te drukken, waarna de veer hem naar voren in het slaggat klikt. Dagschieters zijn verkrijgbaar in standaard- en beveiligingsconfiguraties: standaard residentiële dagschieter steekt ongeveer 12–14 mm uit, terwijl een dagschoot met anti-stootkracht is versterkt om aanvallen van creditcards te weerstaan, met een gehard anti-pick-vlak en een diepere slag van 14-18 mm.

7. De voorplaat (vergrendelbare voorplaat of deurrandplaat)

De voorplaat is de platte metalen plaat aan de deurrand waar de dagschieter doorheen steekt. Het wordt op de deurrand geschroefd en zorgt voor een strak, afgewerkt uiterlijk en beschermt tegelijkertijd de rand van het klinkgat. Standaard frontplaten zijn vlak (voor deuren met vierkante randen) of gebogen/radius (voor deuren met afgeronde randen). De voorplaat bepaalt ook de afmetingen van de voorplaat die moeten passen bij de sluitplaat voor een juiste uitlijning. Roestvrijstalen en messing frontplaten zijn standaard; Brandwerende sluitingen maken gebruik van stalen frontplaten met opzwellende strips die bij brand uitzetten om de deuropening af te dichten.

8. De slagplaat (bewaren)

De sluitplaat is de versterkende metalen plaat die op de deurkozijnstijl is gemonteerd en waarin de dagschoot (en de nachtschoot op sloten) wordt geplaatst. Het heeft een verzonken zak of doos waar de dagschieter in komt als de deur gesloten is. De sluitplaat is een van de meest veiligheidskritische onderdelen van deurklink — een standaard sluitplaat van bouwkwaliteit, vastgezet met ½-inch schroeven, biedt minimale weerstand tegen intrapaanvallen, terwijl een robuuste veiligheidsslagplaat met 3-inch (75 mm) schroeven die in het structurele frame reiken de weerstand tegen intrappen van de deur met een factor kan verhogen 3–5× , zo blijkt uit tests door beveiligingsorganisaties. Box strikes (met een diepere zak) hebben de voorkeur boven platte strikes vanwege de duurzaamheid van de grendel en geluidsreductie.

9. De cilinder (slotkern)

Bij vergrendelende deurkruksets is de cilinder de sleutelplug die het juiste sleutelprofiel vertaalt in een roterende beweging om het slotmechanisme te bedienen. Veel voorkomende cilinderformaten zijn onder meer: pin-tumbler cilinders (het meest voorkomende woontype, waarbij gebruik wordt gemaakt van veerbelaste aandrijf- en sleutelpinnen), schijfvasthoudcilinders (hogere veiligheid, gebruikt in hoogwaardige insteeksloten) en nokkensloten (gebruikt in kast- en schuifdeurbeslag). Cilinderbeveiliging wordt beoordeeld volgens normen zoals EN 1303 in Europa (Grades 1–6) en ANSI/BHMA A156.5 in de VS. Een cilinder van klasse 6 EN 1303 is bestand tegen 150 kg boorkracht, 150 Nm koppelaanval en 100 plukpogingen bij gestandaardiseerde testen.

10. Het chassis of de behuizing van het interne mechanisme

Achter elke rozetplaat bevindt zich het interne chassis: een nauwkeurig ontworpen behuizing met daarin de veren, nok, volger en retourmechanisme dat de beweging van de handgreep omzet in het terugtrekken van de grendel en de handgreep terugbrengt naar de horizontale rustpositie. Het veerretourmechanisme is een van de meest versleten onderdelen van deuren die veel worden gebruikt. Deurklinken van commerciële kwaliteit zijn geschikt voor minimaal 250.000 bedrijfscycli onder ANSI/BHMA Grade 1-normen, terwijl residentiële Grade 2-handgrepen geschikt zijn voor 400.000 cycli en premium Grade 1 voor 1.000.000 cycli.

Deurklinkonderdelen per type handgreep: wat er verandert tussen ontwerpen

De specifieke onderdelen van een deurkruk variëren aanzienlijk, afhankelijk van of het om een doorgangsset, privacyset, toegangsset of insteekslot gaat. Als u deze verschillen begrijpt, voorkomt u kostbare aankoopfouten.

Tabel 1: Typen deurklinksets vergeleken op basis van de aanwezigheid van componenten – dagschieter, slotcilinder, privacyknop en nachtschoot – waaruit blijkt welke deurkrukonderdelen in elke configuratie zijn opgenomen en hun typische toepassingen.

Materiaalen van deurklinkonderdelen: hoe de materiaalkeuze de duurzaamheid en afwerking beïnvloedt

Het materiaal waaruit elk deurkrukonderdeel is vervaardigd, bepaalt rechtstreeks de mechanische duurzaamheid, corrosieweerstand, het gewicht, het behoud van de afwerkingskwaliteit en de eigendomskosten op de lange termijn.

Tabel 2: Vergelijking van veelgebruikte materialen voor deurkrukonderdelen op basis van typische toepassing, mechanische duurzaamheid, corrosieweerstand, gewicht en kwaliteit van afwerking op de lange termijn.

Kritieke metingen in deurgreeponderdelen: de juiste afmetingen krijgen

Onjuiste metingen zijn de meest voorkomende oorzaak van incompatibiliteit bij het vervangen van deurhandgreeponderdelen; drie dimensies moeten worden gecontroleerd voordat een vervangend onderdeel wordt aangeschaft.

Doornmaat afstand

De doornmaat is de horizontale afstand vanaf de deurrand (waar de voorplaat van de grendel zit) tot het midden van het boorgat door het deurvlak waar de spil passeert. Deze maat bepaalt waar de handgreep zit ten opzichte van de deurrand. Standaard residentiële doornmaten zijn dat wel 2⅜ inch (60 mm) en 2¾ inch (70 mm) . De meeste buisvormige grendels zijn verstelbaar om beide te kunnen huisvesten, maar insteekgrendels worden bij de fabricage vastgezet. Als u de verkeerde doornmaat gebruikt, betekent dit dat de kruk ofwel te dicht bij de deurrand komt (waardoor een veiligheidsrisico ontstaat) of te ver ervan af (waardoor er een lelijke opening achterblijft bij de voorplaat).

Diameter boorgat

Het boorgat aan de voorkant accepteert het chassis of het buisvormige grendelmechanisme. De Noord-Amerikaanse standaard boringdiameter is 2⅛ inch (54 mm) , terwijl Europese deuren gewoonlijk een 72 mm boorgat voor buissluitingen. Het randgat (voor het schootlichaam) is gestandaardiseerd op 25–32 mm afhankelijk van het type grendel. Controleer vóór aankoop altijd of de chassisdiameter van de krukset overeenkomt met het bestaande boorgat van uw deur. Het vergroten van een boorgat is eenvoudig, maar het verkleinen ervan vereist een vulplaat of een nieuw deurgedeelte.

Hart-op-hart afstand (PZ-meting)

Bij insteekslotconstructies en rozetplaatgrepen heeft de PZ-maat (Pfeilzentrum, of "pijlcentrum") betrekking op de verticale afstand tussen het spilcentrum en het cilindercentrum. Deze meting is van cruciaal belang voor vervangende rozetplaten en handgrepen op insteeksloten. Veel voorkomende PZ-metingen zijn 72 mm, 92 mm en 110 mm . Een rozet dat met de verkeerde PZ-afstand is gekocht, zorgt ervoor dat het spilgat of het sleutelgat niet goed is uitgelijnd met de insteekkast in de deur.

Veelvoorkomende defecten aan deurklinkonderdelen en hoe u deze kunt diagnosticeren

De meeste door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Handgreep keert na gebruik niet terug naar horizontaal: De terugstelveer in het chassis is vermoeid of gebroken. Dit is de meest voorkomende mechanische storing bij intensief gebruikte binnendeuren. De veer is een verbruiksonderdeel; bij budgethardware moet mogelijk het hele chassis worden vervangen; op kwaliteitshardware zijn vervangende veren afzonderlijk verkrijgbaar.
• Dagschieter trekt niet in bij bediening van de handgreep: Ofwel is de spil ovaal versleten (verliest zijn vierkante doorsnede door herhaaldelijk aandraaien), het vierkante gat in de volger in het chassis is afgerond, of de terugtrekveer van de grendel is gebroken. Controleer dit door de hendel te verwijderen en de spilkoppeling rechtstreeks met de grendel te testen.
• Deur klikt niet dicht / slot springt terug: De sluitplaat is niet goed uitgelijnd: ofwel verticaal verschoven ten opzichte van het traject van de dagschoot, ofwel te ondiep verzonken om de volledige slag van de dagschoot te accepteren. Door de positie van de sluitplaat met 2 à 3 mm aan te passen, wordt dit doorgaans opgelost. Als alternatief is de dagschootveer verzwakt en kan de schoot niet meer voldoende uitsteken.
• Greep of rozet voelt los aan: De doorgaande bouten waarmee de rozet aan de deur is bevestigd, zijn in de loop van de tijd losgeraakt. Dit is gebruikelijk wanneer de bouten rechtstreeks in plastic ankers worden geschroefd in plaats van in een metalen chassis met schroefdraad. Door de doorgaande bouten vast te draaien (meestal toegankelijk door de rozetafdekking te verwijderen) wordt het probleem doorgaans opgelost; vervang plastic ankers door metalen inzetstukken met schroefdraad voor een permanente bevestiging.
• Sleutel draait maar slot grijpt niet in: De nok op de slotcilinder is losgeraakt van de nachtschootactuator in de insteekkast, of het staartstuk (verbindingspen tussen cilindernok en slotmechanisme) is gescheurd. Dit vereist vervanging van de cilinder of, in insteekgevallen, vervanging van het gehele slotlichaam.

Veelgestelde vragen over deurklinkonderdelen

Vraag: Hoe heet het plaatje rond een deurklink?

Het kleine ronde plaatje direct achter een kruk of knop wordt de steeg (ook rozetplaat of rozetdeksel). Wanneer deze plaat wordt uitgerekt om zowel het handgreepmechanisme als een sleutelgat in een enkele decoratieve plaat te bedekken, wordt dit een wapenschild of achterplaat. Beide hebben dezelfde primaire functie: het verbergen van het bevestigingsmateriaal en het boorgat in het deurvlak en tegelijkertijd zorgen voor een afgewerkte decoratieve overgang tussen de handgreep en het deuroppervlak.

Vraag: Hoe weet ik of de spindel van mijn deurklink vervangen moet worden?

Een spil moet worden vervangen wanneer de vierkante doorsnede door jarenlang koppeldraaien is afgesleten tot een rond of ovaal profiel. Ter controle: verwijder de hendel en onderzoek de uiteinden van de spindel. Als de hoeken zichtbaar afgerond zijn in plaats van scherpe hoeken van 90°, of als de spil overmatig wiebelt in het grendelvolggat, is vervanging nodig. Een versleten spil is de meest efficiënte vervanging - deze kost heel weinig (doorgaans $ 1 à 5 voor een standaard vervangende spil) vergeleken met het vervangen van de volledige grendel- of hendelset, en zal de volledige mechanische functie herstellen als het grendellichaam zelf onbeschadigd is.

Vraag: Wat is het verschil tussen een insteekslot en een buisvormige grendel?

A buisvormige sluiting is een eenvoudige cilindrische eenheid die alleen een veerbelaste dagschoot bevat, geïnstalleerd via een enkel rond boorgat in het deurvlak. Het bedient alleen de dagschoot; indien nodig wordt de veiligheidsvergrendeling verzorgd door een afzonderlijke nachtschoot. EEN insteekslot is een grotere, rechthoekige kast die in een gebeiteld vak in de deurrand is geïnstalleerd en de dagschoot, nachtschoot en vaak een privacysnib bevat, allemaal in één geïntegreerde eenheid. Insteeksloten zijn aanzienlijk veiliger en duurzamer, maar vereisen een complexere installatie en zijn duurder - doorgaans 3 tot 8 keer de kosten van gelijkwaardige buisvormige grendelhardware.

Vraag: Kan ik alleen de cilinder in een deurklink vervangen zonder de hele set te vervangen?

Ja, in de meeste gevallen. Slotcilinders in deurkruksets en insteeksloten zijn ontworpen om onafhankelijk van het handvatbeslag verwijderbaar en vervangbaar te zijn – dit wordt een opnieuw cilinder operatie. Om de cilinder te vervangen, verwijdert u doorgaans de rozet of het rozet, draait u de cilinderborgschroef los die toegankelijk is vanaf de deurrand en trekt u de cilinder eruit. De vervangende cilinder moet overeenkomen met het bestaande cilinderformaat (europrofiel, ovaal of knopcilinder) en de juiste noklengte hebben om het slotmechanisme te kunnen inschakelen. Hercilindering is een standaard beveiligingsupgrade die aanzienlijk minder kost dan volledige hardwarevervanging.

Vraag: Waarom hebben sommige deurklinken twee rozetten en andere een rozet?

De keuze tussen twee losse rozetten versus een enkele rozetplaat is vooral esthetisch, maar weerspiegelt ook het onderliggende slotmechanisme. Twee aparte rozen worden gebruikt op doorgangssets, privacysets en toegangssets met buisvormige vergrendelingsmechanismen; elke rozet bedekt afzonderlijk één zijde van het boorgat. EEN enkele rozetplaat omvat zowel het handgreepmechanisme als de slotcilinder in één geïntegreerd visueel element, en wordt architectonisch geassocieerd met insteeksloten, antieke hardware en hoogwaardige eigentijdse ontwerpen. Rozetplaten zorgen voor een meer dramatische decoratieve impact en worden vaak aangetroffen bij projecten van architecturale kwaliteit waarbij het deurbeslag een designstatement is.

Vraag: Wat is een dummy-deurklinkset en waar verschillen de onderdelen?

Een dummy-deurkrukset bevat alleen de zichtbare buitenste delen – de kruk en de rozet – zonder slotlichaam, spindel of intern mechanisme. De handgreep is vast (niet draaibaar) en wordt rechtstreeks op het deuroppervlak bevestigd met schroeven die achter de rozet verborgen zijn. Dummysets worden gebruikt op deuren waarvoor geen grendel nodig is, zoals gevouwen deurpanelen, kledingkastdeuren en het vaste blad van een Frans deurpaar. Ze bieden de visuele continuïteit van een op elkaar afgestemde handgreep voor het hele huis, zonder de kosten of installatiecomplexiteit van een functioneel grendelmechanisme waar dat niet nodig is.

Conclusie: Ken uw deurklinkonderdelen voor slimmere beslissingen

Het begrijpen van de volledige anatomie van onderdelen van deurklink – van het greepelement en de roos via de spil, het slotlichaam, de frontplaat, de sluitplaat, de cilinder en het interne chassis – geeft huiseigenaren, bouwers en bestekschrijvers de kennis om nauwkeurige reparatiebeslissingen te nemen, nauwkeurige vervangingsaankopen en zelfverzekerde installatiekeuzes.

Elk onderdeel van een deurkruksamenstel heeft een specifieke functie, gestandaardiseerde afmetingen en gedefinieerde prestatiekenmerken. De sluitplaat bepaalt de beveiliging tegen inbraak. De dagschoot bepaalt hoe betrouwbaar de deur gesloten blijft. De cilinder bepaalt de weerstand tegen plukken en boren. Het materiaal en de afwerking van de handgreep bepalen de levensduur en esthetiek. Geen van deze beslissingen mag op zichzelf worden genomen; elk onderdeel moet op de andere en op de deurconstructie worden afgestemd, zodat de volledige montage naar behoren functioneert.

Of u nu een versleten spindel vervangt, een sluitplaat van bouwkwaliteit upgradet naar een beveiligingsmodel, een bijpassend rozet aanschaft voor een architectonisch project, of eenvoudigweg vaststelt waarom een ​​handgreep los aanvoelt, de anatomische kennis in deze gids biedt de basis om het in één keer goed te doen.
